PLC con I/O INTEGRATI 7'' TOUCH SCREEN MONITOR - TPAC1008
Automation - industrial IT > Automation > Programmable logic controllers
Automation - industrial IT > Automation > Programmable logic controllers

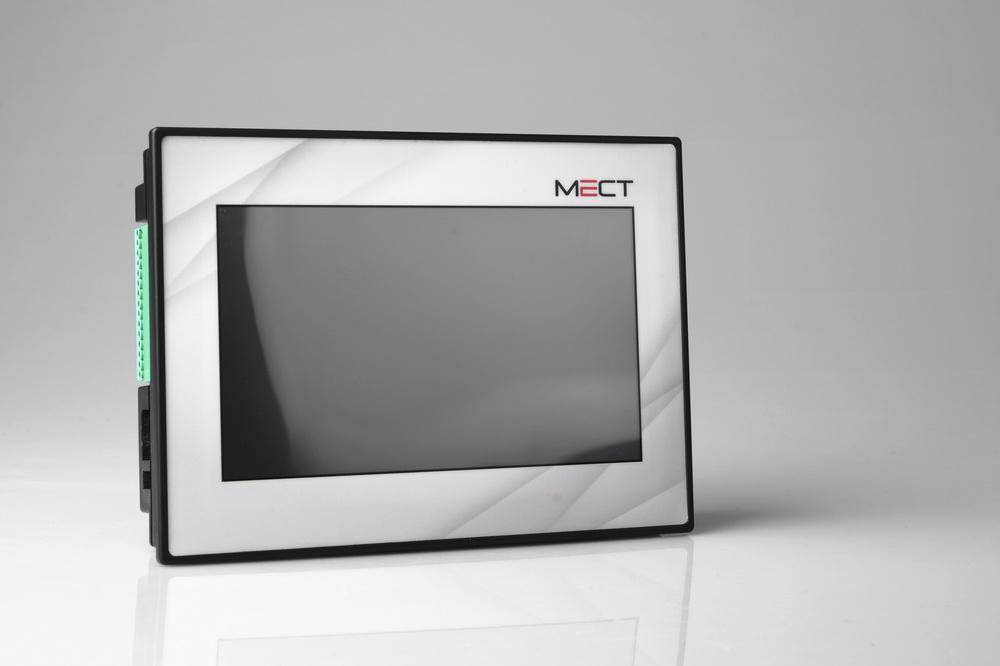

Basato su un'architettura ARM9, il TPAC1008 è un PLC con dispositivo di interfaccia uomo macchina da 7" con touch-screen che integra le librerie grafiche di QT. Il software "MECT SUITE" è rilasciato in OpenSource.

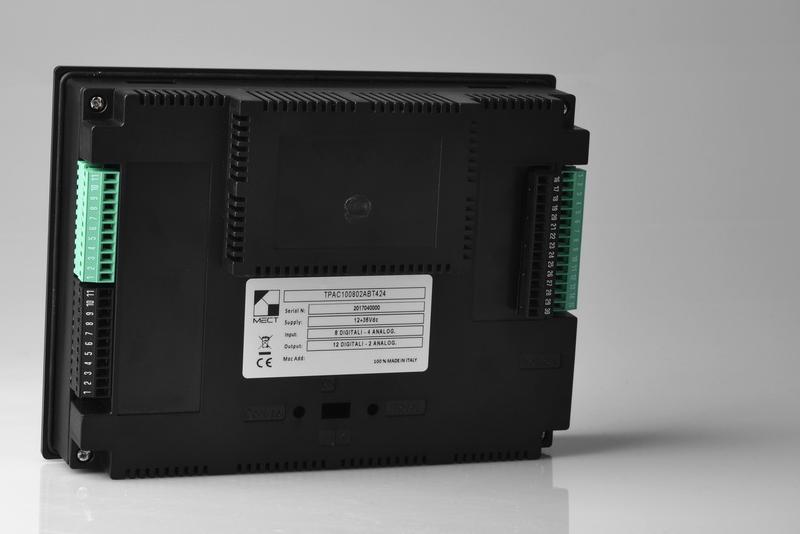

ll PLC TPAC1008 può interfacciarsi direttamente con una serie di sensori e attuatori: 8 ingressi digitali, 12 uscite digitali, 4 ingressi analogici configurabili per sensori e 2 uscite analogiche.
Sono disponibili sul PLC TPAC1008 alcuni dei bus di campo più diffusi tra i quali Modbus RTU su RS422 e Canopen. L'interfaccia Ethernet da 100Mbit/s permette una gestione remota del dispositivo.
La porta host USB permette al PLC TPAC1008 di realizzare un datalogger dei parametri acquisiti dal campo e l'aggiornamento del software in campo senza l'utilizzo di un PC.
SOFTWARE
Per configurare il vostro Pannello Operatore TPAC1008 è disponibile il pacchetto di software denominato "MECT SUITE" che contiene i software per la configurazione del sistema e per la creazione dell'applicazione PLC e dell'applicazione grafica HMI:
Qt Creator:

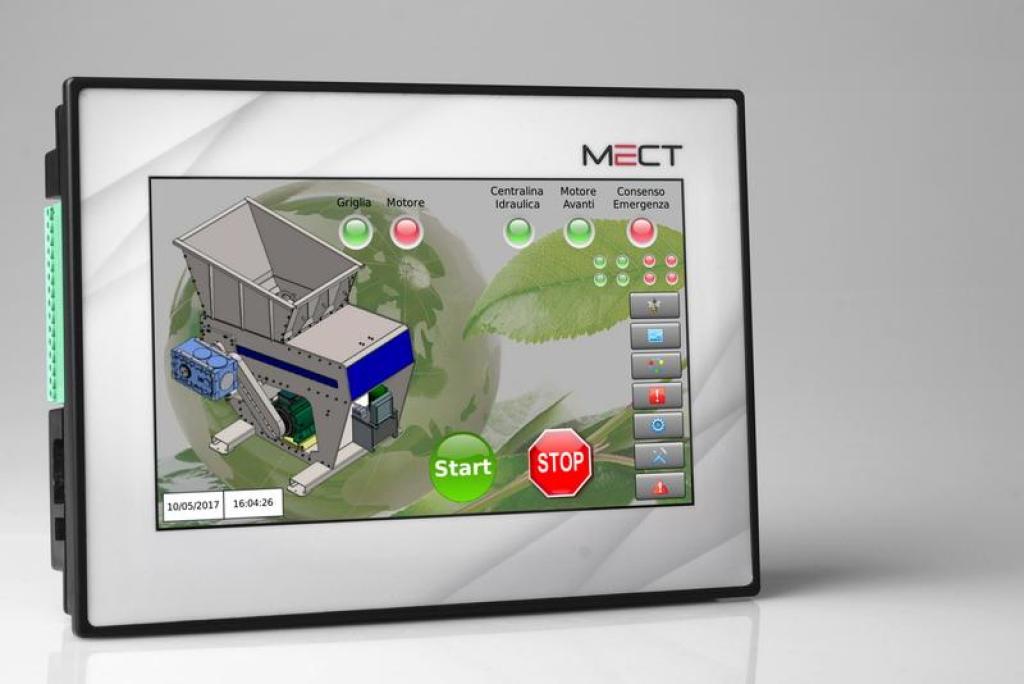

Generazione grafica dell'applicazione HMI (grafica a pagine);
Generazione e definizione delle variabili del sistema;
Configurazione dei parametri di comunicazione;
Impostazione preliminari del Pannello Operatore;
Facile inserimento di elementi associati alle variabili PLC;
Pagine preconfezionate per recording/logging;
Possibilità, se necessario, di usare codice Qt/C++;
Completo debugging dell'applicazione HMI.
ATCMControl:
Generazione dell'applicazione PLC (nei 5 linguaggi IEC 61131-3);
Completo debugging dell'applicazione PLC.
Sul PLC TPAC1008 sono disponibili fino a 192 variabili ritentive (il valore viene mantenuto durante lo spegnimento del pannello operatore).
E’ DISPONIBILE ANCHE NELLA VERSIONE VERTICALE.
">PLC con HMI Monitor Touch-Screen 7"Basato su un'architettura ARM9, il TPAC1008 è un PLC con dispositivo di interfaccia uomo macchina da 7" con touch-screen che integra le librerie grafiche di QT. Il software "MECT SUITE" è rilasciato in OpenSource.
ll PLC TPAC1008 può interfacciarsi direttamente con una serie di sensori e attuatori: 8 ingressi digitali, 12 uscite digitali, 4 ingressi analogici configurabili per sensori e 2 uscite analogiche.
Sono disponibili sul PLC TPAC1008 alcuni dei bus di campo più diffusi tra i quali Modbus RTU su RS422 e Canopen. L'interfaccia Ethernet da 100Mbit/s permette una gestione remota del dispositivo.
La porta host USB permette al PLC TPAC1008 di realizzare un datalogger dei parametri acquisiti dal campo e l'aggiornamento del software in campo senza l'utilizzo di un PC.
SOFTWARE
Per configurare il vostro Pannello Operatore TPAC1008 è disponibile il pacchetto di software denominato "MECT SUITE" che contiene i software per la configurazione del sistema e per la creazione dell'applicazione PLC e dell'applicazione grafica HMI:
Qt Creator:
Generazione grafica dell'applicazione HMI (grafica a pagine);
Generazione e definizione delle variabili del sistema;
Configurazione dei parametri di comunicazione;
Impostazione preliminari del Pannello Operatore;
Facile inserimento di elementi associati alle variabili PLC;
Pagine preconfezionate per recording/logging;
Possibilità, se necessario, di usare codice Qt/C++;
Completo debugging dell'applicazione HMI.
ATCMControl:
Generazione dell'applicazione PLC (nei 5 linguaggi IEC 61131-3);
Completo debugging dell'applicazione PLC.
Sul PLC TPAC1008 sono disponibili fino a 192 variabili ritentive (il valore viene mantenuto durante lo spegnimento del pannello operatore).
E’ DISPONIBILE ANCHE NELLA VERSIONE VERTICALE.
| Parameter name | Parameter values | Unit of measure |
|---|---|---|
|
ALTEZZA
|
145
x
x
|
mm
x
x
|
|
DIMENSIONE MONITOR
|
7
x
x
|
Pollici
x
x
|
|
LARGHEZZA
|
195
x
x
|
mm
x
x
|
|
PROFONDITA'
|
60, 5
x
x
|
mm
x
x
|
TPAC1008
PLC,HMI,TOUCH SCREEN,I/O ,I/O EMBEDDED
